Как подключить выключатель света: пошаговая инструкция и схемы

Как подключить выключатель света правильно, чтобы он работал без сбоев? Этот вопрос часто возникает во время ремонта, замены старой электрофурнитуры или установки нового освещения. Сам процесс не выглядит сложным, но даже небольшая ошибка при работе с проводами может привести к короткому замыканию или неисправности. В этой статье разберём, как подключить одноклавишный, двухклавишный, проходной выключатель и модель с подсветкой.

Что нужно знать перед подключением выключателя света

Перед монтажом важно определить тип выключателя и понять, как проложена электропроводка. В современных квартирах чаще всего используют одноклавишные и двухклавишные модели, а для управления светом из разных мест — проходные выключатели.

Какие инструменты и материалы понадобятся

Для работы подготовьте:

• индикатор напряжения или мультиметр;
• отвёртку;
• стриппер или инструмент для зачистки проводов;
• клеммы для надёжного соединения;
• монтажную коробку, если она не установлена.

Также заранее проверьте сам механизм. Контакты выключателя должны быть целыми, без повреждений, а корпус — без трещин.

Правила безопасности при работе с электричеством

Перед тем как подключить выключатель света, отключите автомат в щитке. Затем обязательно проверьте индикатором, действительно ли на проводах нет напряжения. Не ориентируйтесь только на цвет изоляции — в старой проводке провода могли быть подключены нестандартно.

Если у вас нет опыта работы с электричеством, лучше поручить монтаж специалисту. Экономия на услугах электрика не должна ставить под угрозу безопасность квартиры.

Как подключить одноклавишный выключатель

Одноклавишный выключатель — самый простой вариант для управления одной лампой или группой светильников. Его устанавливают в спальнях, коридорах, кухнях и других комнатах.

Схема подключения одноклавишного выключателя

Главное правило монтажа — через выключатель должна проходить фаза. Фазный провод подводят к входному контакту механизма. С другого контакта провод идёт к светильнику. Ноль подключается к лампе напрямую.

То есть выключатель не просто «соединяет провода», а разрывает фазную цепь. Именно такая схема считается правильной и более безопасной в эксплуатации.

Пошаговая инструкция по монтажу

1. Отключите питание на электрощитке.
2. Проверьте провода индикатором напряжения.
3. Найдите фазный провод.
4. Подключите его к входной клемме выключателя.
5. Провод, ведущий к светильнику, присоедините к выходному контакту.
6. Установите механизм в подрозетник и зафиксируйте его.
7. Установите рамку и клавишу.

После этого можно подать напряжение и проверить работу освещения.

Как подключить двухклавишный выключатель

Двухклавишный выключатель позволяет отдельно управлять двумя группами света. Например, одна клавиша может включать центральную люстру, а вторая — дополнительное освещение.

Особенности подключения двух групп освещения

Фазный провод подключают к общему контакту механизма. Два других контакта отвечают за разные группы освещения. От них провода идут к отдельным лампам или секциям светильника.

Перед тем как подключить двухклавишный выключатель, обязательно обратите внимание на маркировку контактов. Она может отличаться в зависимости от производителя.

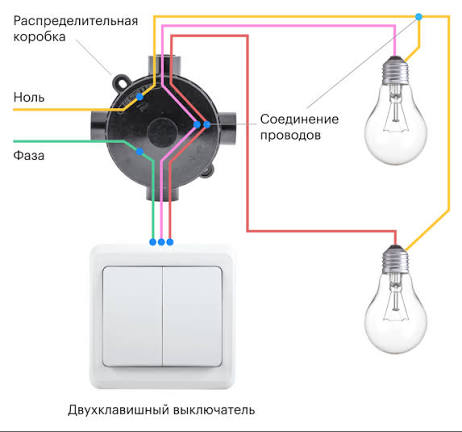

Схема подключения двухклавишного выключателя

В такой схеме нулевой провод не подключается к выключателю. Он идёт к светильникам, а фаза распределяется между двумя клавишами. Если перепутать контакты, одна из групп может не работать или свет будет включаться некорректно.

Как подключить проходной выключатель света

Проходные выключатели используют, когда нужно включать и выключать одну лампу из двух разных мест. Это удобно в длинных коридорах, спальнях или на лестницах.

Где используют проходные выключатели

Например, один выключатель можно установить возле входа в комнату, а второй — возле кровати. Так не придётся возвращаться к двери, чтобы выключить свет.

Схема подключения проходного выключателя

В отличие от стандартной модели, проходной выключатель имеет перекидные контакты. Два механизма соединяют между собой специальными проводами. Для такого монтажа важно использовать именно соответствующую схему подключения, а не обычный вариант для одноклавишной модели.

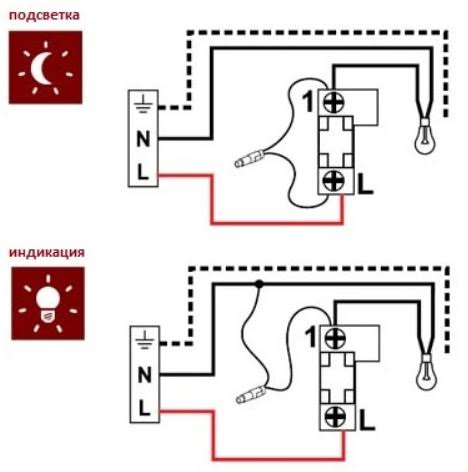

Как правильно подключить выключатель с подсветкой

Выключатель с подсветкой помогает найти клавишу в темноте. По принципу монтажа он похож на обычную модель, однако имеет дополнительный индикатор.

Особенности монтажа

Перед установкой проверьте схему, указанную производителем. Особенно это важно для моделей, которые используют вместе с LED-лампами.

Почему подсветка может вызывать мерцание LED-ламп

После монтажа некоторые LED-лампы могут слабо мерцать или слегка светиться даже в выключенном состоянии. Чаще всего это связано с особенностями работы индикатора подсветки и небольшим током в цепи. В такой ситуации стоит проверить совместимость выключателя и лампы.

Часто задаваемые вопросы

Какой провод подключать к клемме L?

К клемме L подключают фазный провод. Перед подключением его нужно определить индикатором напряжения.

Можно ли подключить выключатель без заземления?

Заземление обычно не подключается непосредственно к стандартному механизму выключателя. Но вся электрическая сеть должна соответствовать требованиям безопасности.

Как определить фазу и ноль?

Для этого используют индикатор напряжения или мультиметр. Определять провода только по цвету изоляции не рекомендуется, особенно если проводка старая.

Что делать, если после подключения выключатель не работает?

Отключите электропитание и проверьте правильность подключения контактов. Также убедитесь, что провода надёжно зафиксированы в клеммах. Если проблема не исчезает, лучше обратиться к электрику.

Правильно установленный выключатель обеспечивает комфортное и безопасное использование освещения. Если во время ремонта нужно как заменить выключатель, подбирайте электрофурнитуру соответствующего типа и не пренебрегайте правилами работы с электричеством.
