Параметры гибкого провода ПВС 3х2,5

Деревянный барабан с монтажным проводом ПВС 3х2.5 Спроектирован для работы в цепях переменного тока с напряжением до 380 вольт при частоте 50 герц.

Оценочная мощность:

•  при 220 V – около 4,4 кВт;
•  при 380 V – около 13,2 кВт.


Кабельное изделие выпускают с тремя токопроводящими жилами с сечением 2,5 мм2 каждая.
Изоляционный ПВХ пластикат имеет толщину не менее 0,8 мм. Оболочка – 1,1 мм.
Наружный диаметр определяется расчётным способом и равен 9,8 мм.

При установке разрешается совершать изгибы и минимальным радиусом 49 мм, что соответствует 5·d.
Производится для работы в условиях умеренного климата при монтаже в зданиях и сооружениях с отоплением, защищённых от атмосферных воздействий (исполнение У3 по ГОСТ 15150).
Температура воздуха может изменяться в пределах от -15 до +50 ºС. Относительная влажность может принимать значение 98 % (отсутствие конденсата) при температуре +35 ºС (повышение температуры должно сопровождаться снижением относительной влажности).
Жила рассчитана на нагрев от проходящего электрического тока до +70 ºС.

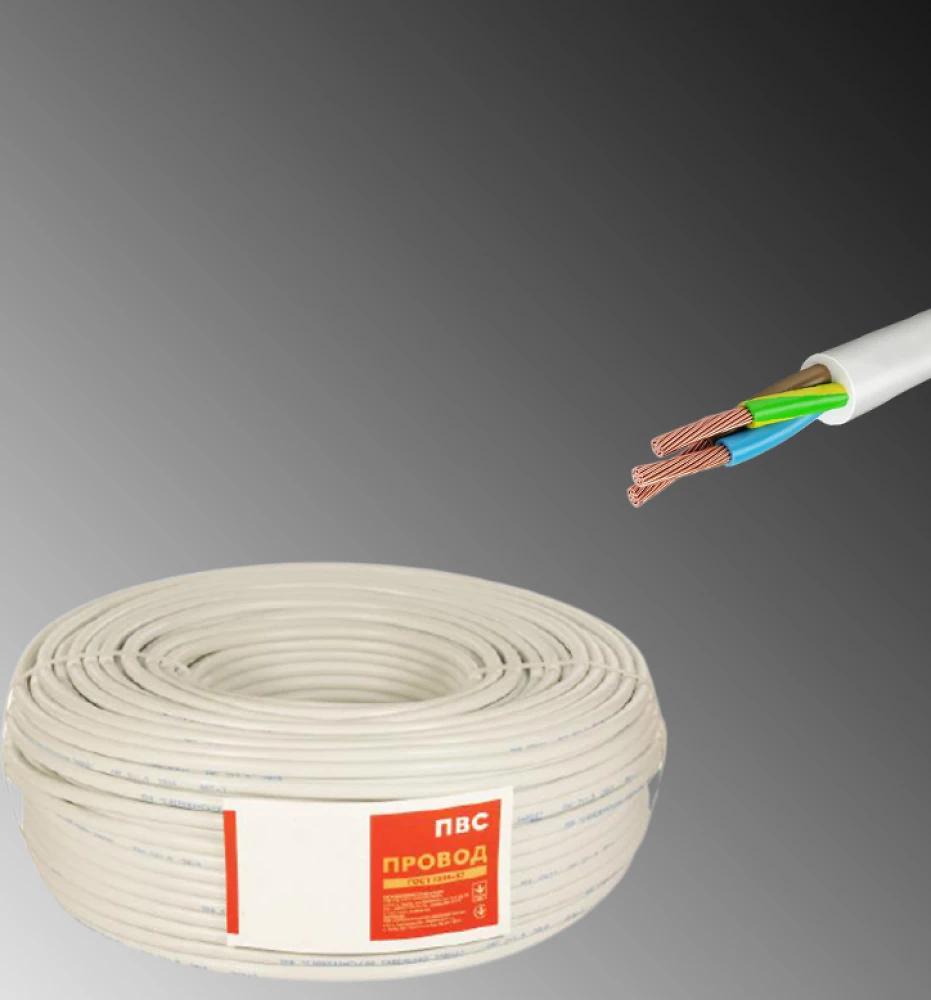

Конструктивные элементы соединительного провода ПВС 3х2.5
Три жилы скручиваются из проволоки медной нелужёной 5 класса гибкости. Лужение применяется в целях защиты от коррозии для тропического исполнения. Изоляция изготавливается из поливинилхлоридного пластиката. После скрутки жил, они заключаются в шланговую ПВХ оболочку. Все пустоты и неровности нивелируются оболочкой, сечение проводника приближается к круглому сечению.

ПВХ пластикат имеет несколько рецептур. Одни рецепты применяются для изготовления изоляционного пластиката, другие – для шлангового пластиката.

В общем случае компоненты смеси для ПВХ пластиката следующие:

•  хлористый винил, который в последствии подвергается полимеризации (представляет собой смолу и базовый элемент);
•  стабилизатор – вещество, повышающее температуру распада полимера (при нагревании свыше 140ºС наблюдается испарение  хлористого водорода, оно эту температуру увеличивает);
•  пластификатор – вещество необходимое для получения пластичного материала и имеющего нужные технологические  параметры, но введение таких веществ оборачивается снижением изоляционных свойств и потерей термостойкости;
•  красящие добавки (не приносят какой-либо пользы материалу, но необходимы для визуального различия разных  изолированных токоведущих жил);
•  наполнители – тальк, карбонат кальция, кварцевая мука и другие дешёвые добавки, призванные снижать цену  полученного полимера.

ПВХ пластикат, взятый для создания оболочки, имеет хорошие характеристики при контакте с влагой и пылью,  долговременно выдерживает солнечную радиацию, обеспечивает сохранность внутренних элементов при растяжении и  кручении. Для изоляционного полимера наиболее весомыми характеристиками являются электроизоляционные свойства.
