Описание
Шнур ШВВП нг 2х1,5 изготовлен в соответствии с нормативным документом ГОСТ 7399-97, где указаны технические, электрические и эксплуатационные характеристики.
Разбор маркировки:
- Ш – шнур;
- В – виниловая изоляция;
- В – виниловая оболочка;
- П – плоский.
- НГ – не поддерживает горение

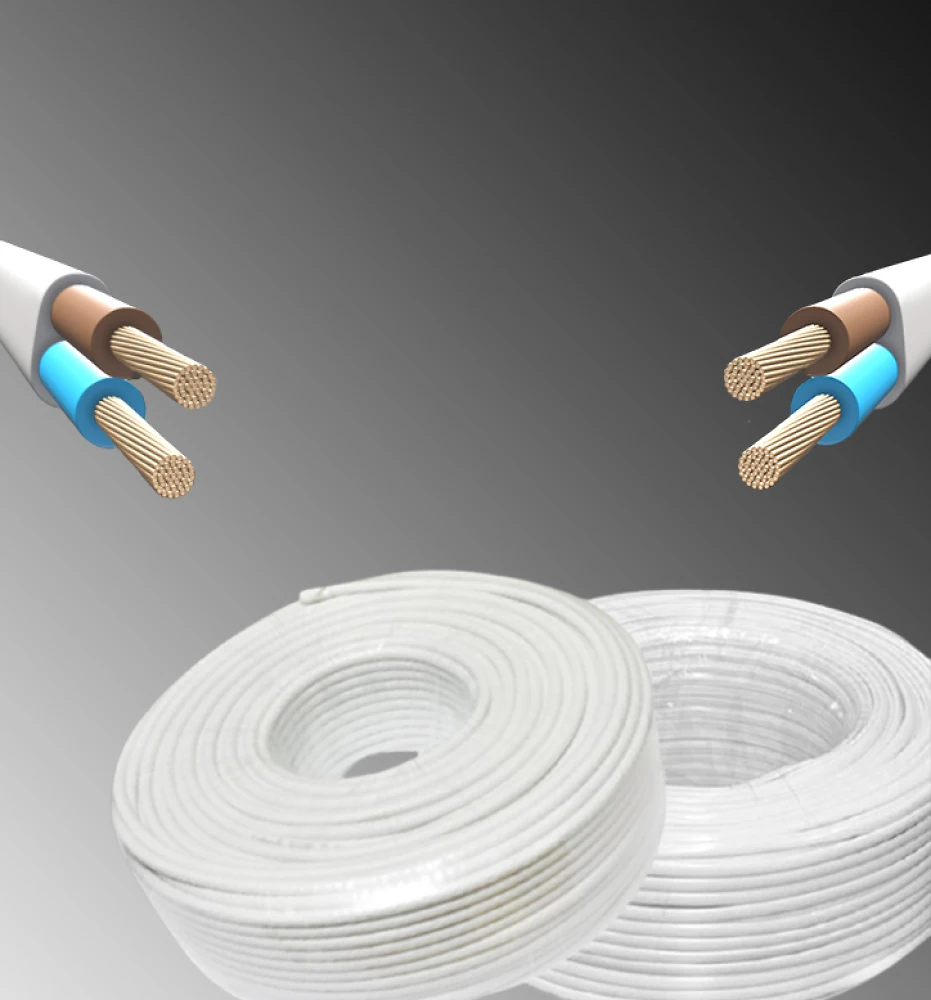

В конструкции изделия 2 медные нелуженые многопроволочные жилы с сечением 1,5 мм2 каждая, покрытые индивидуальной изоляцией и общей защитной оболочкой из поливинилхлоридного (аббревиатура ПВХ) пластиката. Оболочка покрывает изолированные жилы с заполнением пустот между ними.
Конструктивные размеры:
- толщина изоляции – 0,7 мм;
- толщина оболочки – 0,8 мм;
- высота и ширина – 4,6 и 7,3 мм соответственно.
Рекомендации по выбору
Применяют для электропроводки в быту, офисных помещениях, мастерских, гаражах, дачных домиках. Также используют для подключения электрических приборов (фенов, стиральных машин, микроволновых печей) и электроинструментов (паяльников, дрелей).
Прокладывают стационарно и подвижно, в металлорукавах и кабель-каналах, гофрированных и жёстких трубах. При одиночном расположении не распространяет горение (то есть, по проводнику пламя при пожаре не распространится в смежное помещение).
Технические параметры двухжильного медного кабеля ШВВП нг 2х1,5 для электропроводки
Кабель подключают к сети с переменным напряжением до 380 В и с частотой 50 Гц.
Испытывают напряжением 2 000 В:
- в течение 300 секунд;
- в течение 900 секунд, предварительно выдержав в воде при температуре +20 °С.
- Токопроводящая жила соответствует 4 классу по стандарту ГОСТ 22483-77 и её электрическое сопротивление составляет 13,2 Ом/км.
Электрическое сопротивление изоляции при температуре +70 °С равно 10 кОм·км после выдержки в воде на протяжении двух часов.
Токовая нагрузка на одну жилу – 14 А (согласно таблице 9а стандарта ГОСТ 7399).
Характеристики:
- количество жил – 2;
- номинальное сечение жил – 1,5 кв. мм;
- ширина и толщина – 7,3х4,4 мм;
- толщина изоляции кабеля – 0,6 мм;
- толщина оболочки жил – 0,5 мм;
- допустимая токовая нагрузка – до 10 А.
- Не поддерживает горение;
- Расчётная масса, 67 кг/км;
- Максимальный наружный размер – 5,3x8,9 мм
